SUT-10
SUT-10
| SUT-10 | ||

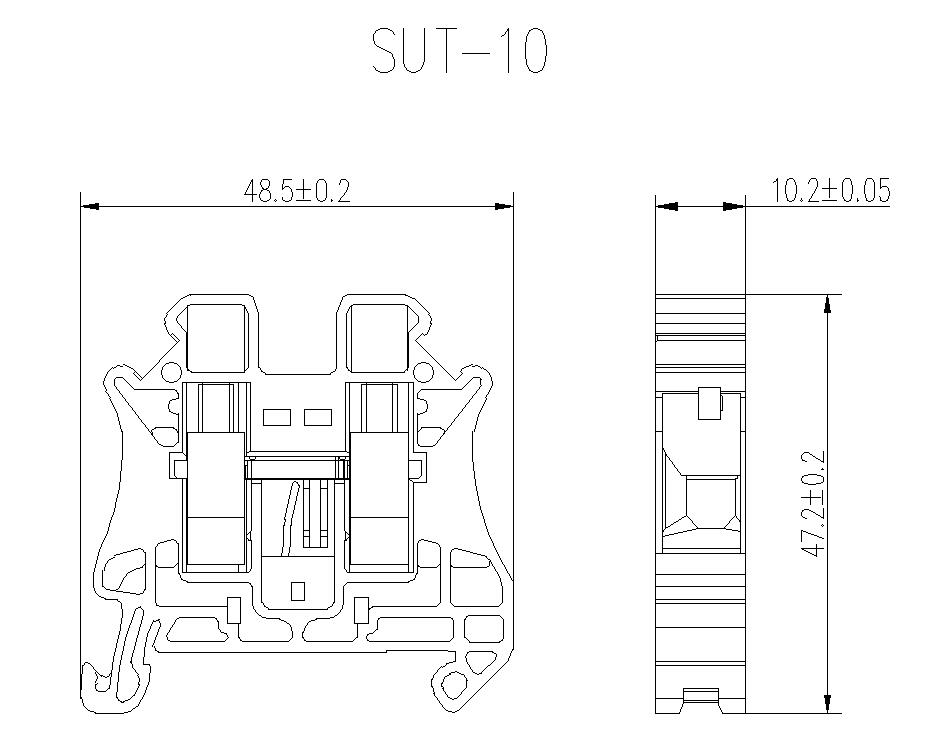

| Dł./szer./wys. | mm | 10,2 x 48,5 x 47,2 |
| Przekrój nominalny | mm2 | 10 |
| Prąd znamionowy | A | 57 |
| Napięcie znamionowe | V | 1000 |
| Minimalny przekrój (sztywny drut) | mm2 | 0,5 |
| Maksymalny przekrój (sztywny drut) | 16 | |
| Minimalny przekrój (drut miękki) | mm2 | 0,5 |
| Maksymalny przekrój (drut miękki) | 10 | |
| Okładka | SUT-G | |
| Sweter | 2-10 | |
| 3-10 | ||
| 4-10 | ||
| 5-10 stopni Fahrenheita | ||
| 10-10 | ||
| Znacznik | ZB10 | |
| Jednostka pakowania | 50 | |
| Minimalna ilość zamówienia | 50 | |
| Waga każdego (bez opakowania) | 18,5 |
Kluczowa terminologia i rozumowanie:
1.Bloki zaciskowe wysokiego napięcia serii SUT
Projekt produktu jest zgodny z normami GB/T 14048.1 i GB/T 14048.7 (odpowiednikami IEC 60947-1 i IEC 60947-7-1). Napięcie znamionowe jest zaprojektowane na 1000 V.
2.Metoda połączenia
Zaciski posiadają zacisk śrubowy do podłączania przewodów. Komponent mostka środkowego wykorzystuje konstrukcję połączenia wtykowego i jest kompatybilny z zaciskami sprężynowymi serii ST2/ST3.
1. Główne funkcje i udoskonalenia techniczne
●Podwyższone napięcie znamionowe: Nowa seria SUT obsługuje napięcie znamionowe 1000 V, co znacznie zwiększa jej przydatność w środowiskach wysokiego napięcia, takich jak transport szynowy, ciężki sprzęt i systemy energii odnawialnej.
●Konstrukcja zacisku śrubowego: Wykorzystując solidną technologię zacisku śrubowego, zaciski zapewniają bezpieczne połączenia dla rozmiarów przewodów od 2,5 mm² do 10 mm², odpowiednie zarówno do scenariuszy niskiego, jak i wysokiego natężenia prądu. Konstrukcja minimalizuje rezystancję styku i zwiększa długoterminową niezawodność.
●Uniwersalne modele:
○Zaciski ogólnego przeznaczenia: obejmują modele SUT-2.5, SUT-4, SUT-6 i SUT-10, dostosowane do różnych wymagań dotyczących okablowania.
○Terminal testowy (SUT-6S): Posiada specjalny port testowy do bezpiecznego pomiaru napięcia i diagnostyki obwodów bez odłączania przewodów, idealny do konserwacji i rozwiązywania problemów.
2. Zgodność
●Integracja złącza FBS: seria SUT jest w pełni kompatybilna z komponentami serii ST2/ST3 za pośrednictwem standardowych złączy FBS, umożliwiając bezproblemową integrację z istniejącymi systemami. Ta modułowość zmniejsza złożoność instalacji i koszty magazynowania.
3. Specyfikacje techniczne
●Parametry elektryczne:
○Prąd znamionowy: 24 A (SUT-2.5), 32 A (SUT-4), 41 A (SUT-6) i 57 A (SUT-10), co zapewnia możliwość dostosowania do różnych wymagań dotyczących zasilania.
○Materiał izolacyjny: PA66 (klasa UL94-V0), zapewniający ognioodporność i stabilność w zakresie temperatur od -40°C do +105°C.
●Trwałość mechaniczna:
○Materiał śruby: mosiądz, zapewniający doskonałą przewodność i odporność na korozję.
○Płytki stykowe: Czerwona miedź (czysta miedź), zoptymalizowana pod kątem doskonałej przewodności i odporności na utlenianie.
4. Aplikacje docelowe
Seria SUT sprawdza się w sytuacjach wymagających solidnych połączeń elektrycznych:
●Automatyka przemysłowa: Bezpieczne okablowanie szaf sterowniczych i maszyn.
●Systemy energii odnawialnej: Kompatybilność wysokonapięciowa umożliwia współpracę z falownikami solarnymi i jednostkami magazynowania energii.
●Infrastruktura transportowa: Systemy kolejowe i samochodowe korzystające z połączeń odpornych na wibracje.
5. Przewagi konkurencyjne
●Bezpieczeństwo i zgodność: Spełnia międzynarodowe standardy izolacji (wytrzymałość napięciowa AC2000 V/1 min) i odporności na warunki środowiskowe.
●Oszczędność kosztów: Złącza FBS nadające się do ponownego użycia i modułowa konstrukcja obniżają całkowite koszty posiadania.
●Przyszłościowość: Skalowalna architektura zaspokaja zmieniające się potrzeby przemysłu.
